Brands

アキレスボード

アキレスボード

  • キューワンボードの基本情報
  • 建築とアキレスボードの歴史
  • 硬質ウレタンフォームとは
  • 物性データ
  • 製品ラインナップ
  • 断熱厚さ計算

硬質ウレタンフォームとは

硬質ウレタンフォームとはNCO(イソシアヌレート)基を2個以上有するポリイソシアネートとOH(ヒドロキシル)基を2個以上有するポリオールを、触媒(アミン化合物等)、発泡剤(水、炭化水素等)、整泡剤(シリコーンオイル)などと一緒に混合して、泡化反応と樹脂化反応を同時に行わせて得られる、均一なプラスチック発泡体です。

また、硬質ウレタンフォームにおいて、フォーム中のイソシアヌレート結合の比率を高くしたものをポリイソシアヌレートフォームといいます。特定の触媒を用いることで、イソシアネートの三量化反応からイソシアヌレート環が生成されます。このイソシアヌレート環はウレタン結合に比べて、結合の熱安定性が高く、このイソシアヌレート環を含む硬質ウレタンフォームは、高い難燃性を有します。通常の硬質ウレタンフォームと区別するため、一定の割合以上にイソシアヌレート環を含むフォームに「ポリイソシアヌレートフォーム」という呼称を用いています。このポリイソシアヌレートフォームは、建築物のパネルやボード、さらにはスプレー施工される断熱材として広く利用されています。

分子構造の違い

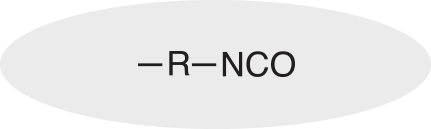

  • ポリイソシアネート

    ポリイソシアネート

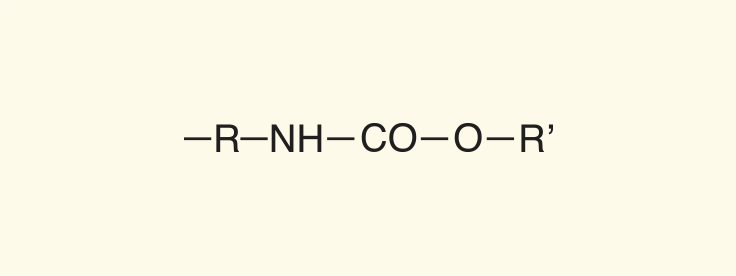

    硬質ウレタンフォーム

    ポリイソシアネートとポリオールが反応してできるウレタン結合からなる。

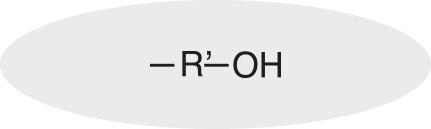

  • ポリオール

    ポリオール

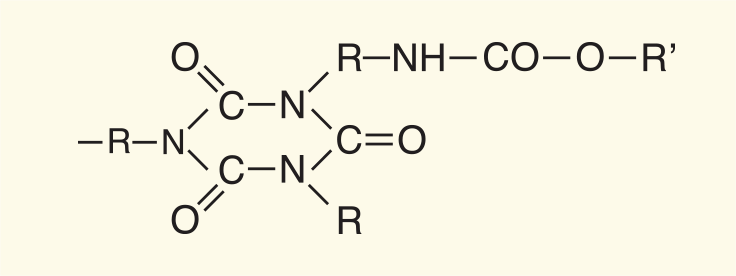

    ポリイソシアヌレートフォーム

    ポリイソシアネートの三量体(ポリイソシアヌレート)とポリイソシアネート・ポリオールが反応してできるウレタン結合との複合体。

JIS規格

  • JIS A 9521 : 2017(建築用断熱材)

    種類 密度[kg/m3 熱伝導率[W/(m・K)] 透湿係数
    (厚さ25mmの場合)[ng/(m2・s・Pa)]
    圧縮強さ[N/cm2 曲げ強さ[N/cm2 燃焼性 吸水率[g/100cm2










    1種 1号 35以上 0.029以下 185以下 20以上 25以上 燃焼時間120秒かつ、燃焼長さ60mm以下 3.0以下
    2号 35以上 0.024以下 185以下 20以上 25以上
    3号 25以上 0.025以下 225以下 10以上 15以上
    2種 1号 A 35以上 0.023以下 40以下 10以上 25以上 規定
    しない
    3.0以下
    B 0.022以下
    C 0.021以下
    D 0.020以下
    E 0.019以下
    2号 A 25以上 0.024以下 8以上 15以上
    B 0.023以下
    C 0.022以下
    D 0.021以下
    E 0.020以下
    F 0.019以下
    3号 35以上 0.027以下 10以上 25以上
    4号 25以上 0.028以下 8以上 15以上
    3種 1号 A 35以上 0.026以下 185以下 10以上 25以上 5.0以下
    B 0.025以下
    C 0.024以下
    D 0.023以下
    2号 A 35以上 0.026以下 8以上 15以上
    B 0.025以下
    C 0.024以下
    D 0.023以下
